燃氣電磁閥，燃氣緊急切斷電磁閥工作原理及特點使用說明書（圖）
2023-03-16 10:10:43 點擊：406
燃氣電磁閥又名燃氣緊急切斷電磁閥，是適用于城市煤氣、液化石油氣，天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
燃氣電磁閥，燃氣緊急切斷電磁閥特點
燃氣電磁閥是燃氣管道的安全緊急切斷裝置。它可與燃氣泄漏報警系統連接或與消防及其他智能報警控制終端模塊等連接，實現現場或遠程自動/手動緊急切斷氣源，確保用氣安全。當發生有害的強烈震動時，閥門會自動關閉。開閥須經人工干預，手動開啟，滿足安全管理規范，符合事故處理特點
燃氣電磁閥，燃氣緊急切斷電磁閥原理
第一種：當電磁閥線圈得電時，電磁閥打開，此時磁性開關輸入源與輸出開觸點接觸，輸入源與輸出關觸點斷開，線圈保持通電電磁閥處于開啟狀態；當電磁閥線圈失電時，電磁閥迅速關閉，此時磁性開關輸入源與輸出關觸點接通，輸入源與輸出關觸點斷開。
第二種：當電磁閥線圈得電后，手動拉開電磁閥，電磁閥打開，（電磁閥線圈功耗20W，可長期通電），閥保持長期通電狀態，此時磁性開關輸入源與輸出開觸點接通，輸入源與輸出關觸點斷開，停電或失電時電磁閥迅速關閉，此時磁性開關輸入源與輸出關觸點接通，輸入源與輸出開觸點斷開。
第三種：電磁閥需要打開時，不通電，手動拉開，閥即保持打開狀態，此時磁性開關輸入源與輸出開觸點接通，輸入源與輸出關觸點斷開；當需要關閉閥門時，電磁閥通電后迅速關閉，（此閥線圈不能長期通電，通電時間最好10秒內），此時磁性開關輸入源與輸出關觸點接通，輸入源與輸出。

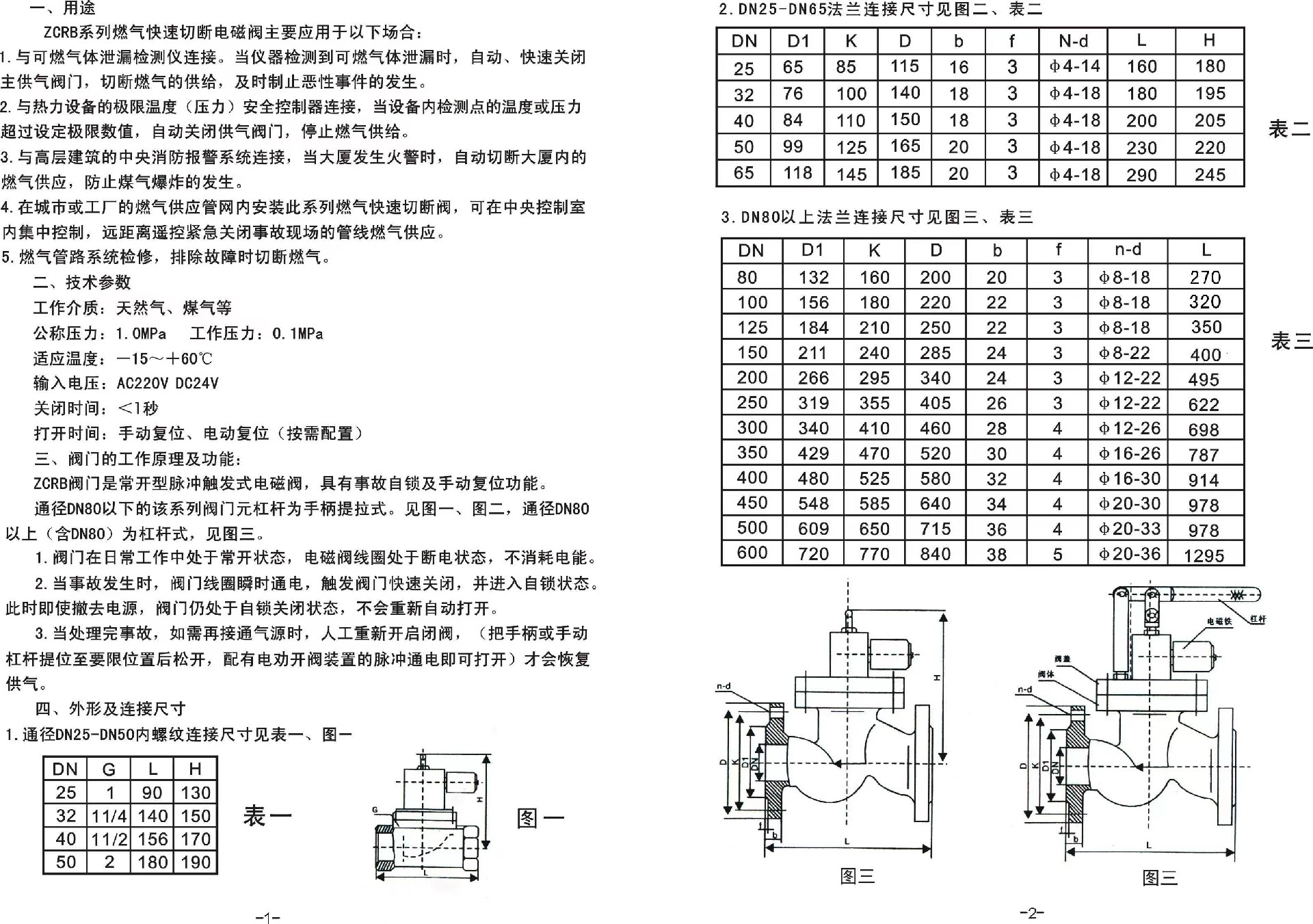

燃氣電磁閥，燃氣緊急切斷電磁閥說明書
燃氣電磁閥，燃氣緊急切斷電磁閥安裝方式
1. 閥門安裝單位應具備相應資質并按相關的燃氣管道施工規范安裝。
2. 閥門應安裝在戶內的總進氣閥之后，以便檢修。
3. 應按閥體標明的氣流方向安裝，閥體線圈不得倒立，允許水平和垂直安裝。
4. 電磁閥控制線應正確可靠連接，控制線有極性：白色線為正極黑色線為負極，不能接反。
5. 管道吹掃時，建議將電磁閥隔離，以免管內雜物損壞閥門密封材料。
6. 管道在進行試壓檢測密封性能前，應先使電磁閥處開閥狀態。
7. 手動開閥時，宜在閥門進出口壓力平衡時操作。
8. 電動關閥時，切忌接錯電源，如：接錯極性、加錯電壓或長時間通電等，以免損壞電磁線圈。
