氣動襯氟球閥工作原理及結構尺寸（圖）
2023-02-15 22:32:46 點擊：432
氣動襯氟球閥由氣動活塞式執行機構和O型襯氟球閥組成。閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。廣泛應用于食品、環保、輕工、石油、造紙、化工、輕紡、電力等行業的自動調節與遠程控制系統中。
結構特點：
襯氟球閥門結構為全通徑浮動球式（二段式）和全通徑固定球式（三段式），主要用于截斷或接通管路中的腐蝕性介質，并可用于流體的調節與控制，與其它閥類相比，有如下特點：
◆流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力最小的一種。
◆開關迅速、方便，只需將球體旋轉90°，便完成開戶和關閉動作。
◆采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
◆可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。
◆球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。
襯氟球閥閥體：
◆型 式： 直通鑄造球型閥
◆公稱通徑： 15～300mm
◆公稱壓力： PN1.0、1.6Mpa
◆法蘭標準： JB/T79.1-94、79.2-94等
◆材 料： ZG230-450襯F46
◆上閥蓋： 與閥體一起鑄造
◆工作溫度： -40～+180℃；
◆壓蓋型式： 螺栓壓緊式
◆填 料： 聚四氟乙烯填料
襯氟球閥內組件：
◆閥芯型式： 球型閥芯
◆閥芯材料： 2Cr13襯F46
◆流量特性： 近似等百分比
◆額定行程： 全開90°
襯氟球閥執行機構：
◆型 式： AT、RT、PT氣動執行器
◆供氣壓力： 0.3～0.8Mpa
◆氣源接口： G1/4〞、G1/8〞、G3/8〞、G1/2〞
◆環境溫度： -30～+70℃
襯氟球閥主要零部件：
零件名稱 | 精鑄球墨鑄鐵 | 碳鋼carbon steel | 不銹鋼 stainless steel | ||||
QT | C | P | R | PL | RL | ||
閥體、閥蓋 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M | |
球體 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M | |
內襯材料閥蓋Lining material | FEP(F46)、PTFE(F4)、PFA（可溶性聚四氟乙烯）、po（聚烯烴）PE(超高分子量聚乙烯） | ||||||
填料壓蓋 | WCB | WCB | CF8 | CF8M | CF3 | CF3M | |
填料Packing | PTFE(F4聚四氟乙烯） | ||||||
螺栓 Bolt | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 | |
螺母 Nut | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | |
手柄 Handle | WCB | ||||||
■主要零件材料表 main part and material table

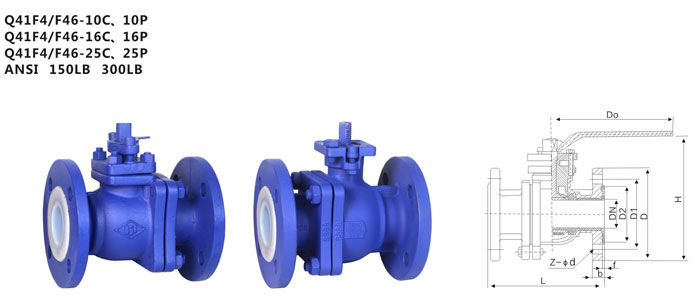

公稱通徑Nominal diameter | 主要尺寸main dimensions | 參數值the reference water | ||||||||||
PN10(1.0MPa） | ||||||||||||
DN(mm） | L | D | D1 | D2 | f | b | Z-φd | H | D0 | 重量（kg） | ||
10 | 130 | 90 | 60 | 41 | 3 | 14 | 4-φ14 | 90 | 140 | 3.5 | ||
15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-φ14 | 95 | 140 | 4 | ||
20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-φ14 | 98 | 150 | 4.5 | ||
25 | 150 | 115 | 85 | 65 | 3 | 16 | 4-φ14 | 113 | 150 | 5.5 | ||
32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-φ18 | 130 | 200 | 7 | ||
40 | 180 | 150 | 110 | 85 | 3 | 18 | 4-φ18 | 135 | 230 | 8 | ||
50 | 200 | 165 | 125 | 100 | 3.5 | 20 | 4-φ18 | 140 | 250 | 11 | ||
65 | 220 | 185 | 145 | 120 | 3.5 | 20 | 4-φ18 | 145 | 270 | 14 | ||
80 | 250 | 200 | 160 | 135 | 4 | 22 | 8-φ18 | 205 | 300 | 19 | ||
100 | 280 | 220 | 180 | 155 | 4 | 24 | 8-φ18 | 230 | 350 | 25 | ||
125 | 320 | 250 | 210 | 185 | 4 | 26 | 8-φ18 | 252 | 400 | 40 | ||
150 | 360 | 285 | 240 | 210 | 4 | 28 | 8-φ23 | 283 | 600 | 55 | ||
200 | 400 | 340 | 295 | 265 | 5 | 32 | 12-φ18 | 325 | 700 | 105 | ||
250 | 450 | 410 | 355 | 320 | 5 | 36 | 12-φ26 | 370 | 800 | 160 | ||
300 | 500 | 465 | 410 | 375 | 5 | 36 | 12-φ26 | 420 | 1000 | 220 | ||
